CD-S3000

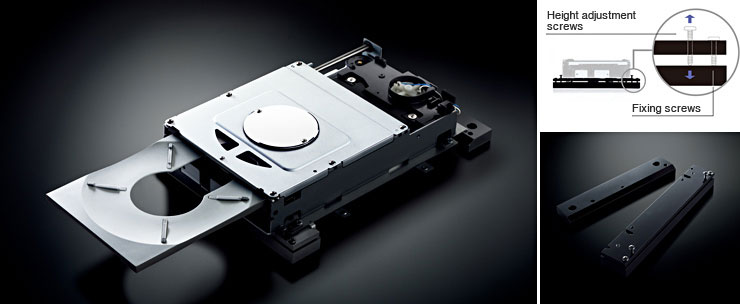

O CD-S3000 foi criado com cuidado meticuloso para garantir rigidez das propriedades de controle de vibração superior e leitura ultra-precisas para tirar todas as músicas gravadas no disco. Incorporamos um accionamento recém-projetado com âncoras pesadas adicionados para o mecanismo de carregador original da Yamaha. Instalá-lo no chassi através das âncoras pesadas na frente e atrás o mecanismo carregador alcança a mais alta rigidez e bloqueia os efeitos de vibrações de fora. Ao mesmo tempo, ele também impede a vibração causada pela rotação do disco de afetar a placa de circuito. A âncora na frente apresenta duas camadas e um mecanismo baseado no parafuso de ajuste. Isto permite o ajuste altamente preciso do nível horizontal de frente para trás e esquerda-direita lados do mecanismo de carregador. Cada unidade de CD-S3000 é montada primeiro, para anexar o mecanismo de movimentação ao chassi e, em seguida, cuidadosamente, realizar pequenos ajustes horizontais. Enquanto este processo é demorado e trabalhoso, ele demonstra desejo genuíno da Yamaha para perceber o final na leitura de sinais precisos. Estes esforços eliminam qualquer minuto do mecanismo de inclinação, e permite atingir uma rotação estável e leitura de sinal ultra precisos. Reduzindo a carga do servo que dirige a picape, a fim de minimizar o impacto das alterações atuais do servo para o sinal, fornece uma saída de sinal limpo é praticamente afetada pelo ruído. Além disso, o mecanismo do carregador tem uma estrutura em que um chassi altamente rígido projetado para a integração com o mecanismo de carregador que suporta toda a unidade de CD. Além disso, aplicamos somente as seleções mais rigorosas das peças para a picape, que visa um feixe de luz no disco enquanto gira em alta velocidade para ler os sinais, e um mecanismo de movimentação que de forma estàvel faz girar o disco. Esta É assim que os dados áudio são lidos com a mais alta precisão para alcançar a mais alta pureza em reprodução.

A bandeja do CD é feita de alumínio de alta rigidez, reduzindo vibrações secundárias devido à ressonância do disco e o motor de alta velocidade do gira discos, resultando em melhor precisão de leitura de sinal áudio e operação mais silenciosa. Além do design inteligente e textura luxuosa, já foi aperfeiçoado na acção de abertura/fecho, adicionando uma unidade especialmente concebida com partes metálicas que permite alcançar uma gestão mais suave e gentil. Houve da parte da Yamaha um grande esforço e obsessão para alcançar uma gestão que combine perfeitamente com uma qualidade de som superior.

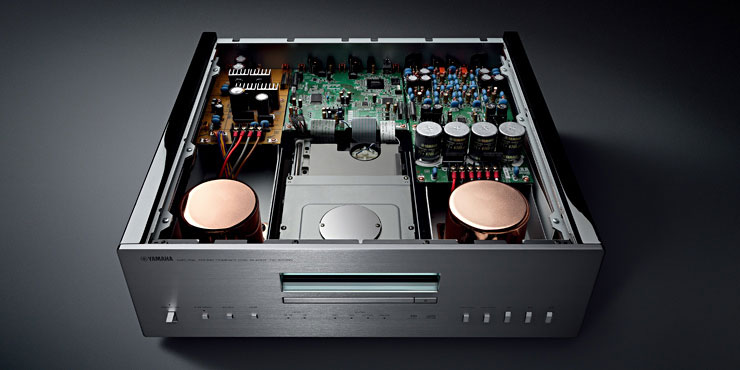

O chassi principal, que suporta o mecanismo de carregador, foi feito de forma tão forte quanto possível, reforçando cada parte que permite melhorar a rigidez do chassis em si. Além disso, o painel frontal é feito de alumínio com uma espessura de 7mm, contribuindo para a rigidez elevada do chassi inteiro. A unidade foi construída colocando o mecanismo do carregador, que é um órgão rotativo, no centro e, em seguida, colocou a fonte de alimentação digital e placa de circuito na sua esquerda e o análogo de alimentação e placa de circuito do seu lado direito para alcançar uma estrutura simétrica total, com as peças digitais e analógicas separadas, para alcançar o equilíbrio do peso ideal. Finalmente, para minimizar tanto quanto possível de impedância, o chassi inferior, que é a terra padrão, foi feito em cobre chapeado.

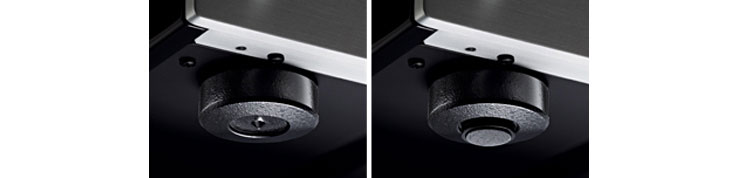

Os isoladores são partes cruciais desse bloco fora as vibrações. Adoptarem pernas de metal originais da Yamaha, a fim de maximizar o desempenho do controle de vibração. O utilizador pode selecionar o ponto de instalação aplicando os picos fornecidos ou isolamento de avião com as almofadas fornecidos e usá-los de forma combinada com um rack de bloqueio, se desejado.

O CD-S3000 adoptou um método do transformador de potência gémeo, que separa completamente os circuitos digitaise analógicos da fonte de alimentção e cada um com seu próprio transformador de potência dedicado do equipamento. Separar os circuitos de digital/analógico do transformador elimina a deterioração de qualidade de som provocada pela interferência e ruídos entre os blocos de circuito digital e analógico, que ocorrem quando há uma fonte de alimentação digital/analógico. Isso resulta num excepcional claro e baixo ruído de reprodução do áudio analógico.O transformador de potência é um transformador toroidal com baixo escapamento magnético que, para o digital e as unidades analógicas, reduz o impacto negativo do sinal de leitura do disco. Após uma pesquisa detalhada com base na análise auditiva, faz com que feche o transformador de potência neste caso revestido com cobre, a fim de reduzir o impacto do escapamento magnético e vibração. Este percebe que um som suave,calmo e nem espaçoso, devido a uma reprodução avançada de sinais detalhados. Este é um dos principais objectivos da série S3000, para se certificar que sons não sejam nem suaves, nem macios, como as dos instrumentos de cordas, que são reproduzidos com precisão com rico poder expressivo.

O design interno do CD-S3000 não separa as placas de circuito de alimentação de corrente, que incluem o transformador de potência; os capacitores de bloco são montados diretamente sobre as respectivas placas de circuito digital/analógico. Assim, foi adotada uma configuraçãode placa original, que integra os circuitos de fornecimento de energia. Eliminando a cablagem de corrente a fornecer diretamente aos circuitos para a montagem de cada placa de circuitos, têm o benefício da redução da perda de conexão, bem como a realização de baixa impedância. Além disso, a cablagem do transformador utiliza as mesmas ligações de screwtype que demos ao A-S3000 amplificador integrado que acompanha esta placa. Ligado directamente sem solda, atinge o ponto de contato completo sem perda e combaixa impedância.

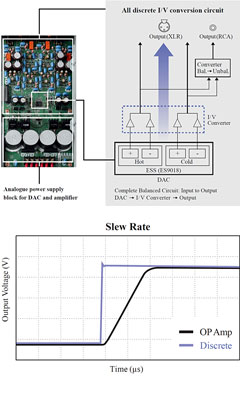

Para eliminar completamente a perda de sinal de áudio, o CD-S3000 adota uma configuração de circuito inovador para o circuito analógico. O sinal do conversor D/A é convencionalmente saída como um sinal analógico através de um circuito de conversão I/V, configurado em múltiplos estágios. No entanto, no CD-S3000, o sinal é emitido por uma configuração de fase única, com base num design discreto do circuito de conversão de I/V. Nesta configuração de estágio único com alta taxa de cobertura, reduz a perda de sinal de áudio em relação a um circuito de configuração de vários estágios e baixa o NFB (Feedback negativo), eliminando qualquer supressão sônica, resultando num som natural, espaçoso. Os circuitos para além destes conversores D/A realizam uma transmissão equilibrada com uma configuração de circuito marcada por maior simetria e menos slides. Usar uma ligação equilibrada com o A-S3000 flutuante e amplificador de potência equilibrada permite desfrutar de reprodução de som profundamente pura sem qualquer impacto na perda de transmissão.

O conversor D/A para o CD-S3000 é a ES9018 da ESS Technology, Inc. Nós selecionamos isto após um exame cuidadoso de todos os pontos não apenas sua alta precisão no processamento de áudio de 32 bits, mas também a capacidade de lidar com grandes quantidades de dados de áudio, força no registo baixo e alta qualidade definição no registo elevado. Desde que foi construída com o relógio mestre dentro do conversor D/A, tem também características de um eliminador de função Jitter original, permitindo a conversão D/A com impacto extremamente baixo do jitter de relógio. Além disso, um conversor D/A 8 canais está alojado dentro do chip e se aplica a dupla gestão do diferencial usando conversores D/A 4 canais nos lados direito e esquerdo, respectivamente. Oferece excepcional desempenho elevado e saída de sinal de alta qualidade com superior sinal-ruído, uma vez que emprega um circuito de processamento de sinais analógicos com configuração equilibrada.

Com fontes de áudio de alta resolução, tornando-se cada vez mais comum hoje, nós projetamos o CDS3000 para a melhor apreciação dessas fontes com superior conversão D/A e a unidade de balanceamento do sinal de saída e é equipado com um USB DAC com função built-in que permite entrada directa de áudio digital (a partir de um computador, etc.) através de um terminal USB. O USB DAC emprega um IC original, desenvolvido especificamente para a Yamaha. Tem um relógio mestre interno e pode executar baixo jitter de transmissão baseada na transmissão assíncrona, ou recebendo sinais sem ser sincronizado como relógio mestre no PC. A unidade é compatível com áudio digital de até 192 kHz/24 bits de resolução.

O CD-S3000 suporta o protocolo ASIO 2.0 para aproveitar a qualidade do som da função USB DAC. O protocolo ASIO 2.0 é um protocolo padrão para áudio digital de uso profissional ou DTM, com uma vantagem significativa qualidade de som: a capacidade de atingir o atraso menor e maior rendimento do que com um driver de som de sistema operacional padrão. O software de driver é o ASIO 2.0 Yamaha Steinberg USB Driver e permite a reprodução de alta qualidade de dados de áudiodigital armazenados para computador.

*O software está disponível como um download gratuito do site da Yamaha.

O CD-S3000 incorpora um modo especial de puro direto: Quando reproduzir áudio analógico, o display é desligado e os circuitos da saída digital é interrompido, melhorando a qualidade de saída analógica. Isso permite que um som mais quente, mais natural, com maior musicalidade, aumentando ainda mais o valor de uma ligação totalmente equilibrada com o A-S3000.

Como convém a um componente de áudio topo de gama, o CD-S3000 desprende-se a presença de um excelente instrumento musical, sem quaisquer parafusos ou fixadores que podem ser vistos do lado de fora. Cada aspecto da sua construção e design exala artesanato mestre e reflete uma obsessão com qualidade — uma qualidadeverdadeiramente musical possível apenas para a Yamaha, um fabricante de instrumentos musicais de classe mundial. O player com o seu design refinado foi meticulosamente terminado pelo uso hábil de tecnologias de processamento avançado: integrando o painel superior e ligação com madeira lateral, deixando sem lacunas enquanto estiver usando materiais diferentes —madeira e metal — para a ligação. Na bandeja do CD, o fosso entre o painel frontal e a bandeja é uniformemente preciso. Além disso, com um belo acabamento na janela de vidro espelhado da metade do visor com grande precisão no painel frontal suavemente projectado sem lacunas —trás uma aparência excepcionalmente elegante para esta unidade.

O controle remoto fornecido destina-se da mesma forma como o painel de alumínio do CD player em si, com uma disposição de botões simples, fácil de entender e textura metálica linda. Além do básico CD seleção faixa e controles de player, pode também ser usado para ajustar o volume e mudar as fontes de entrada sobre a placa A-S3000 que acompanha.
